适用范围
1.适用于爆炸性气体环境1区,2区危险场所。
2.适用于ⅡA,ⅡB类爆炸性气体环境。
3.适用于T1-T6组温度组别
4.广泛适用于石油开采、炼油、化工、军工等危险环境及海洋石油平台、油轮等场所
技术参数：
执行标准：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000
防爆标志：ExedIBT6
额定电压:220V/380V
额定电流:16A
防护等级：IP54
触头数量：一常开一常闭(1NO+1NC)
进口螺纹：G3/4引入口规格
电缆外径：φ10~φ14mm
重量：1.5KG
使用类别：AC.1 AC.2
极数：1P+N 3P+N
BCX53-16/220Z直插式防爆插销，BCX53-16/220X斜插式防爆插销，BCX53-16/380Z无火花防爆插销，
BCX53-16/380X厂用防爆插销，BCX53-32/220Z防爆插销，BCX53-32/220X柳市防爆插销，
BCX53-32/380Z防爆插销报价，BCX53-32/380X防爆插销厂家

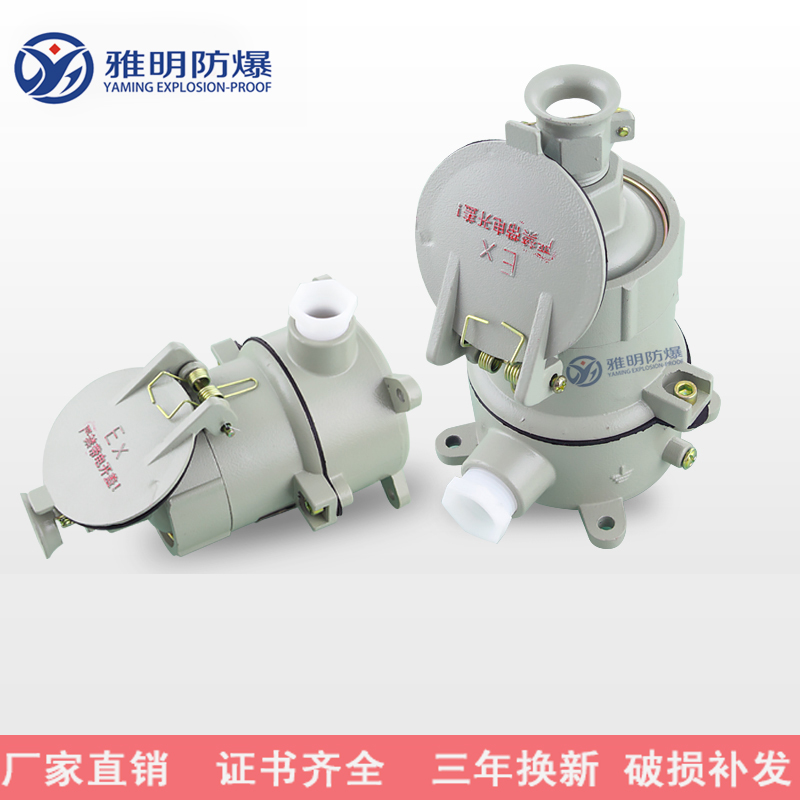

防爆插销的作用与使用说明
适用于额定电压380V以下，额定电流6，16， 20，25，32A的线路中，作为连接手持工具及照明灯电源，铸铝合金外壳，表面喷塑。插座上带有分、合防护盖，严禁带电开盖标志。插头的接地触头比主触头长，使主触头未接通前先将地线接通，在拔脱插头时，zui后分断接地线，以保证安全，插销与开关制成连锁结构，当插头插入后，插头上的转套向右旋转至一定角度，插座内的即闭合，同时插销不能拔脱。反之，将转套向左旋转一定角度，则开关分断，然后才能拔掉插头，插座上设有防护盖，在插头拔脱后，防护盖将插座遮蔽，以免外物侵入，钢管或电缆布线，电缆布线须配电缆夹紧密封接头。
BCX53-16技术参数 BCX53-32技术参数
执行标准： GB3836.1，GB3836.2，GB3836.3 执行标准： GB3836.1，GB3836.2，GB3836.3
额定电压： AC220V/380V 额定电压： AC220V/380V
极数： 1P+N+PE、3P+PE 极数： 1P+N+PE、3P+PE
使用类别： AC-1、AC-3 使用类别： AC-1、AC-3
额定电流： 16A 额定电流： 32A
防爆标志： ExdeⅡBT6 Gc/DIP A20 Ta,T6 防爆标志： ExdeⅡBT6 Gc/DIP A20 Ta,T6
防护等级： IP54 防护等级： IP54
防腐等级： WF1 防腐等级： WF1
引入口规格： G3/4〃 引入口规格： G1 1/4〃
适用电缆： Φ8-Φ14mm 适用电缆： Φ14-Φ25mm
选型表
产品型号 额定电压(V) 额定电流(A) 极数 引入口规格 使用电缆外径(mm)
BCX53-16/Z 220 16 1P+N+PE G3/4〃 Φ8-Φ14mm
380 16 3P+PE
BCX53-16/X 220 16 1P+N+PE
380 16 3P+PE
BCX53-32/Z 220 32 1P+N+PE G1 1/4〃 Φ14-Φ25mm
380 32 3P+PE
BCX53-32/X 220 32 1P+N+PE
380 32 3P+PE
BCX53-16/Z BCX53-16Z3芯4芯5芯直插式防爆插销
